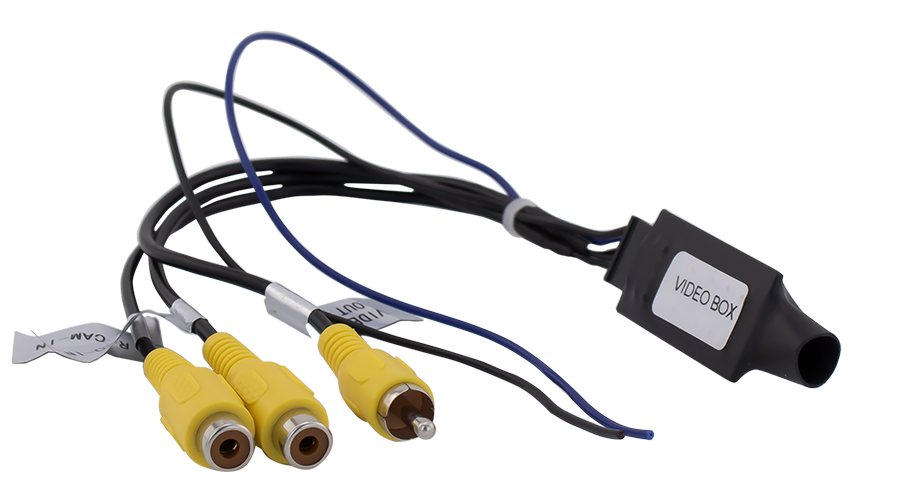

Fonction de commutation entre 2 caméras

2

R-CAM-IN : Signal vidéo de la caméra de vue arrière

3

VIDEO IN : Signal vidéo de la caméra avant ou de la 2ème caméra arrière (comme fonction miroir)

4

VIDEO OUT : connexion à l’entrée caméra de l’appareil de navigation

5

Bleu : signal d’inversion +12 V

6

Noir : masse

Relais de commutation de la caméra de recul

L’adaptateur permet de connecter deux caméras en même temps. Dès que la marche arrière est engagée, la connexion VIDEO OUT reçoit le signal de la caméra de recul (R-CAM IN). Lorsque la marche arrière est enclenchée, la connexion VIDEO OUT transmet le signal pour la deuxième caméra (VIDEO IN = caméra avant ou la deuxième caméra arrière comme fonction de miroir).

Numéro d’article : DVN V2
