1

Umschaltfunktion zwischen 2 Kameras

2

R-CAM-IN: Videosignal der Rückfahrkamera

3

VIDEO IN: Videosignal der Frontkamera oder 2. Rückfahrkamera (als Spiegelfunktion)

4

VIDEO OUT: mit dem Kameraeingang des Navigationsgerät verbinden

5

Blau: Rückwärtssignal +12 V

6

Schwarz: Masse

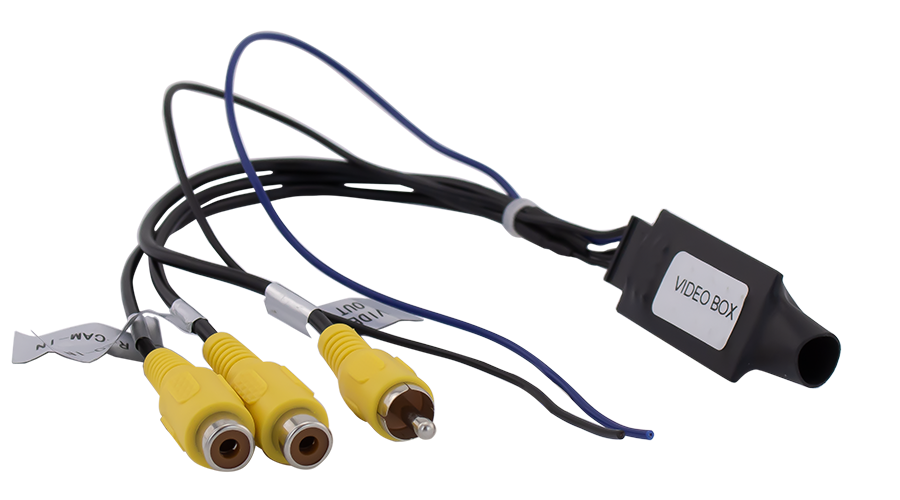

Rückfahrkamera-Umschaltrelais

Der Adapter ermöglicht es, zwei Kameras gleichzeitig anzuschließen. Sobald der Rückwärtsgang eingelegt ist, hat der VIDEO OUT Anschluss das Signal der Rückfahrkamera (R-CAM IN). Wenn der Rückwärtsgang verlassen wird, leitet der VIDEO OUT Anschluss das Signal für die zweite Kamera weiter (VIDEO IN = Frontkamera oder die 2. Rückfahrkamera als Spiegelfunktion).

Artikelnummer: DVN V2
